3D 列印廢料的重新審視與桌面級耗材回收機故事的全新篇章

在這段徵程的第二階段，來自維也納 TGM 職業技術學院的畢業生工程車隊從數位藍圖走入實體車間，打造屬於他們的桌面級耗材回收機。基於最初的設計，他們分享了如何解決意料之外的機械難題和複雜的校準過程，成功將 3D 列印廢料轉化為高品質、可循環使用的耗材。 在上一期故事中，我們介紹了桌面級耗材回收機的概念、數位設計和模擬階段。該機器作為我們在維也納 TGM（Technologisches Gewerbemuseum）職業技術學院的畢業設計專案而開發，旨在將 3D 列印廢料轉化為高品質、可直接使用的耗材。如今，經過數月緊張的製造、裝配和測試，我們很高興能夠分享數位設計是如何轉化為實體作品的，我們所遇到的工程挑戰，以及機器在現實中的運行成果。

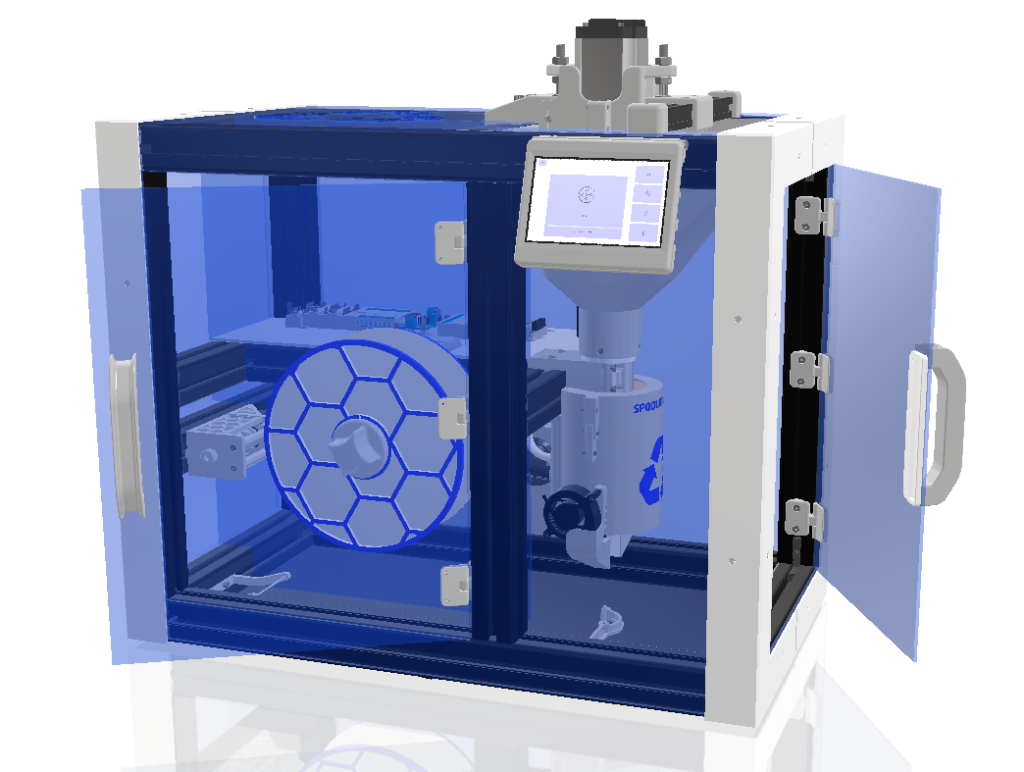

桌面級耗材回收機的 3D CAD 渲染圖

敏捷建構——即時測試子部件

回收機從概念到實體的過程，是學校車間與工業製造協作的結晶。機器的大部分結構件和輔助零件均由 TGM 直接生產。然而，對於最關鍵的部件——高精度擠出機螺桿，我們依賴了 Xometry 擇冪科技的 CNC 加工能力，以確保聚合物擠出所需的嚴格公差。 裝配一台複雜的跨學科機械很少是一個線性發展的過程。為了節省時間和精力，我們決定不等待每一個零件都加工完畢再開始測試。相反，我們採用了敏捷的並行裝配與測試方法。雖然這為我們節省了數月的時間，但也意味著裝配階段變成了一項動態挑戰——因為在測試子部件時，我們的 CAD 模型理論立刻與物理世界的現實產生了碰撞。

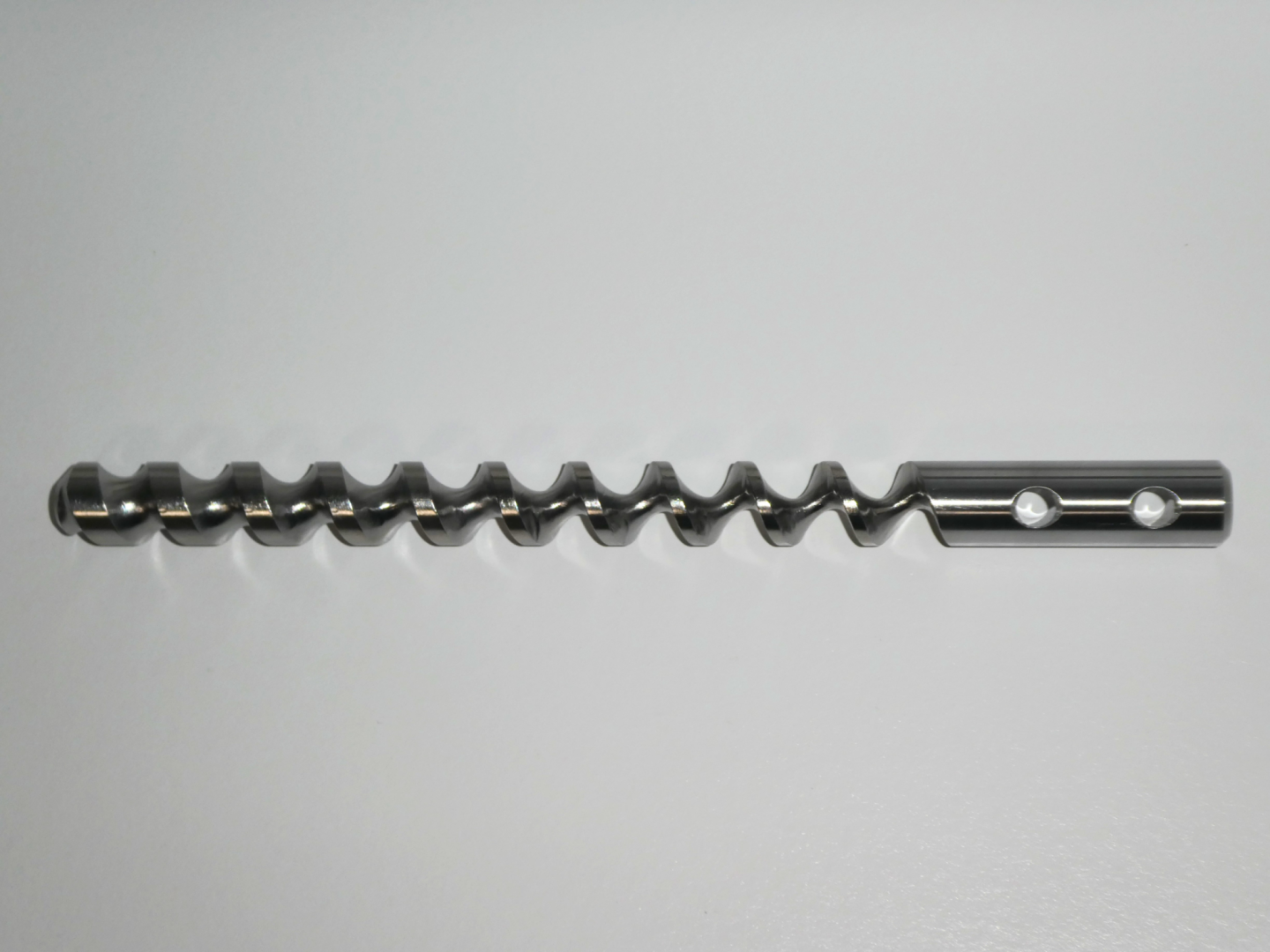

CNC 機加工擠出機螺桿

回收原型機的機械迭代與材料適用範圍選擇

要使用 3D 列印零件建構一台能夠承受高應力的機器，需要巧妙的幾何設計和不斷迭代。我們遇到的最大機械挑戰，是驅動擠出機螺桿的步進馬達的安裝座。擠出過程需要巨大的扭矩來壓縮、熔化並推動碎塑膠通過料筒，而步進馬達則會產生極高的反向扭矩。與我們機器上的許多其他結構件一樣，最初的安裝座是用 PETG 3D 列印的，以保持原型機的輕量化和易制性。最初，馬達座依賴於僅在左側固定的單邊懸臂支撐。 在初始測試期間，極端的機械反向扭矩導致這種單邊結構向上彎曲並變形，嚴重威脅到傳動系統的同軸度。我們重新回到電腦前，徹底重構了安裝系統。我們在右側引入了一根額外的鋁型材作為跨接樑，將其升級為一個堅固的雙邊支撐系統。這種全新的平衡結構均勻地分散了受力，成功增強了裝配體的剛性，使其能夠輕鬆承受扭矩且不再發生任何變形。

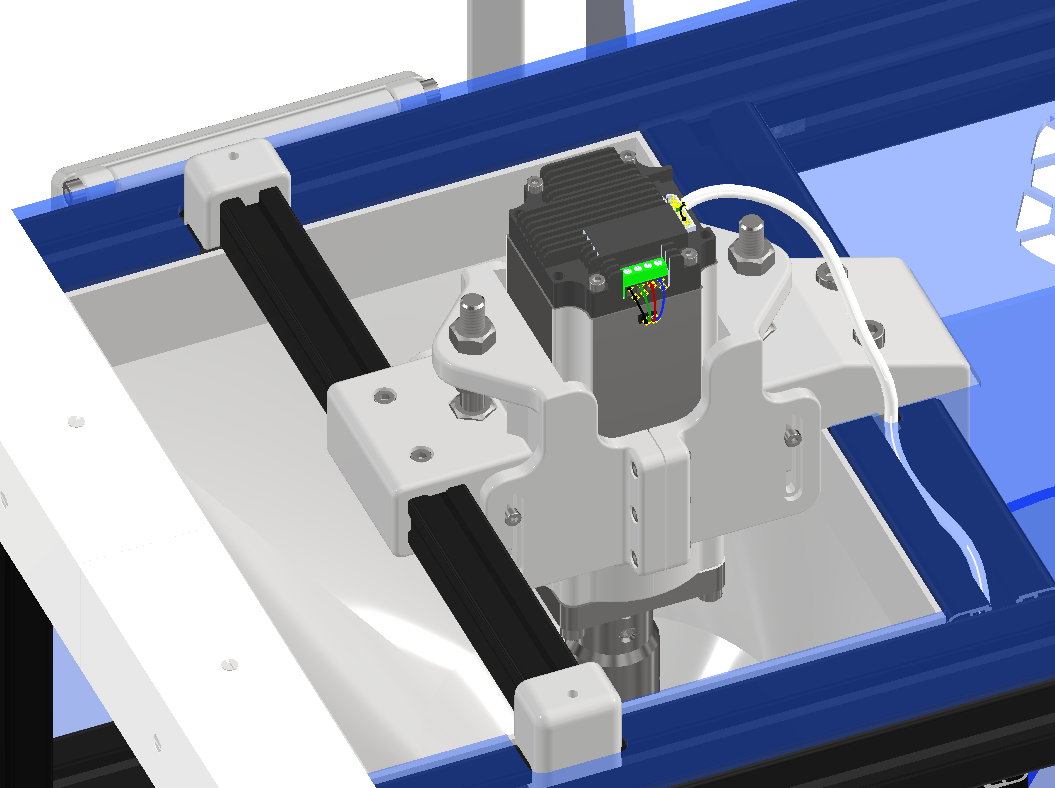

重構後的雙邊安裝座及步進馬達鋁型材跨接樑的 CAD 細節特寫

關於回收效果，我們在這一階段的主要精力集中在優化 PLA 材料的擠出上。雖然我們最初的設想涵蓋了廣泛的材料類型，但我們發現，僅完美控制 PLA 耗材的質量就是一項需要全情投入的龐大工程。透過縮小研究範圍，我們在耗材線徑的一致性上取得了極其優異且高度可預測的效果，成功將破碎的廢棄列印件轉化為全新的、完全可用的材料。這也使我們能够在不引入過多變數的前提下穩定整個系統。

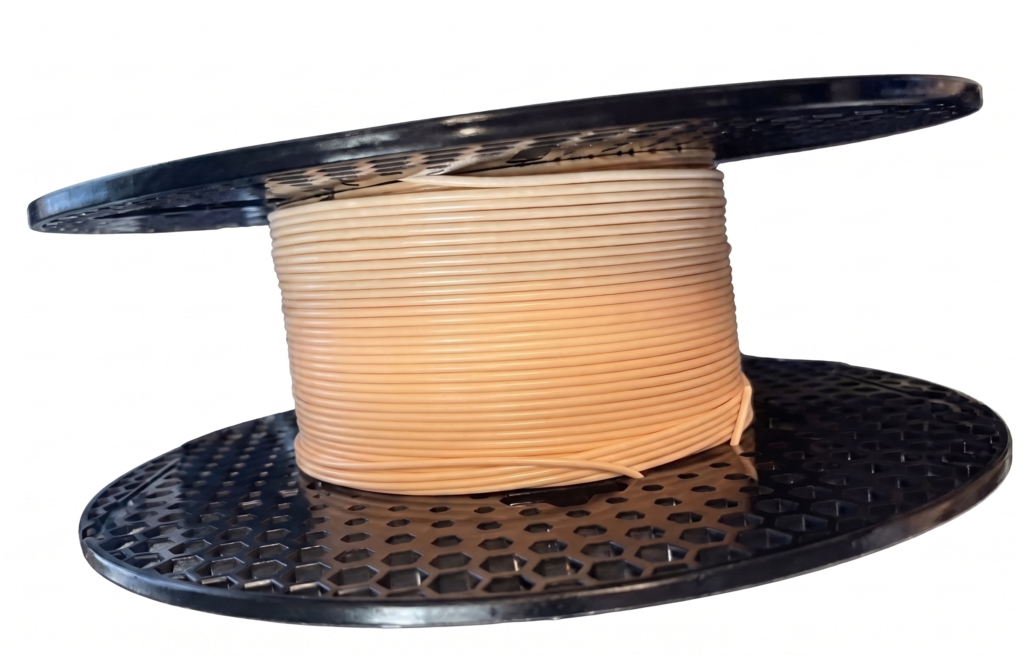

捲繞整齊的回收 PLA 耗材，具備穩定的一致性線徑控制

校準矩陣

將機器搭建完成之後，最大的意外莫過於軟體與硬體校準的極端複雜性。在數位設計階段，你看到的是熱模擬和機械載荷；但在現實中，想要獲得完美且均勻的耗材線徑，取決於一個極其微妙且相互關聯的變數網路——比如加熱元件的精確溫度區域、擠出機螺桿的轉速、環境冷卻速率以及破碎塑膠碎屑的進料速度。我們花費了大量時間反覆摸索所有這些機器設定，以極小的增量進行微調，從而找到了完美的平衡點。

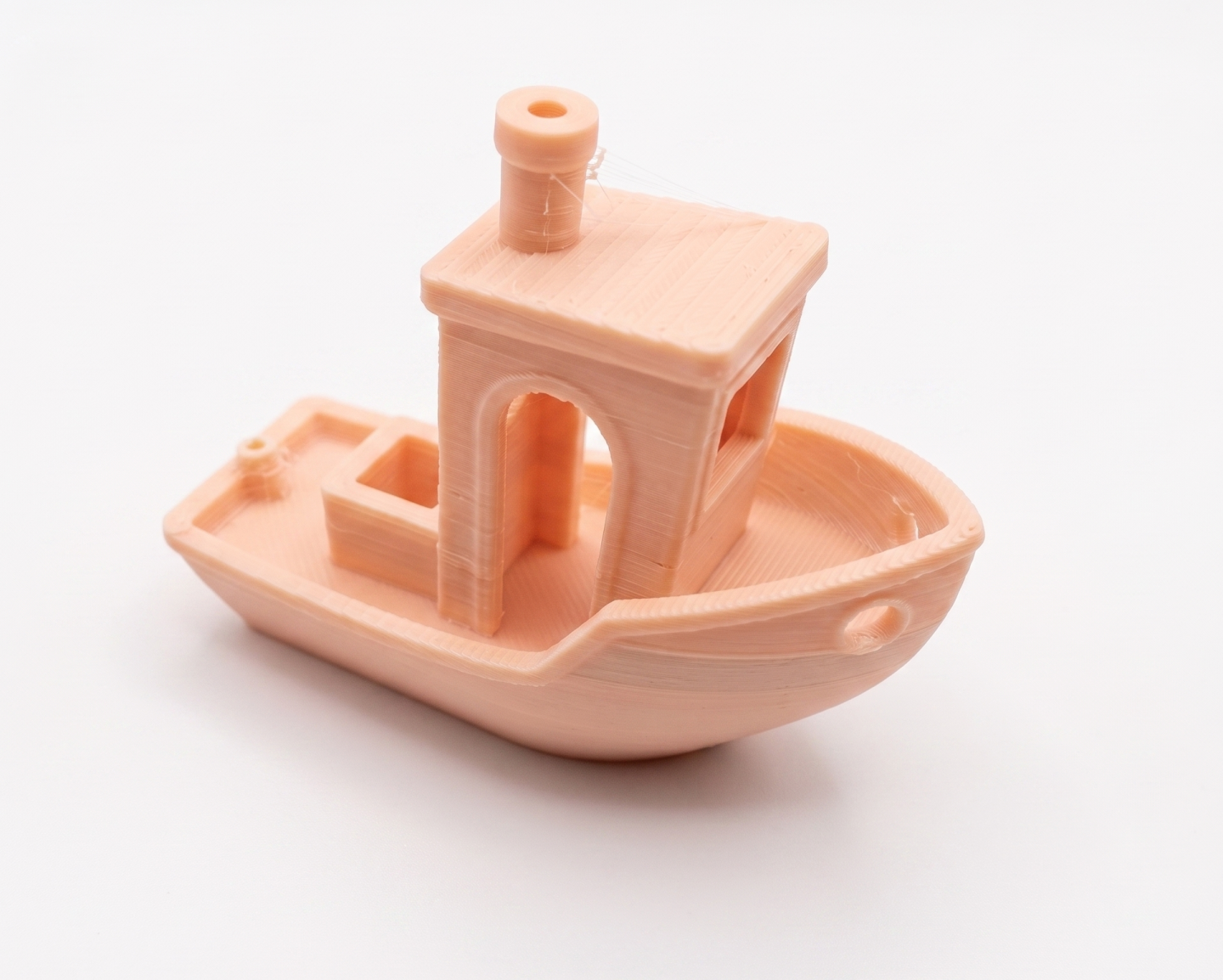

完全使用車隊回收耗材列印的標準 3D 列印測試船（3DBenchy）

除了擠出機械本身，整合觸控螢幕被證明是另一個重大障礙。這需要從零開始編寫一個全新的、直觀的使用者介面，並將其與所有底層驅動、控制和感測器調節無縫聯網，以確保協同一致的系統回饋。

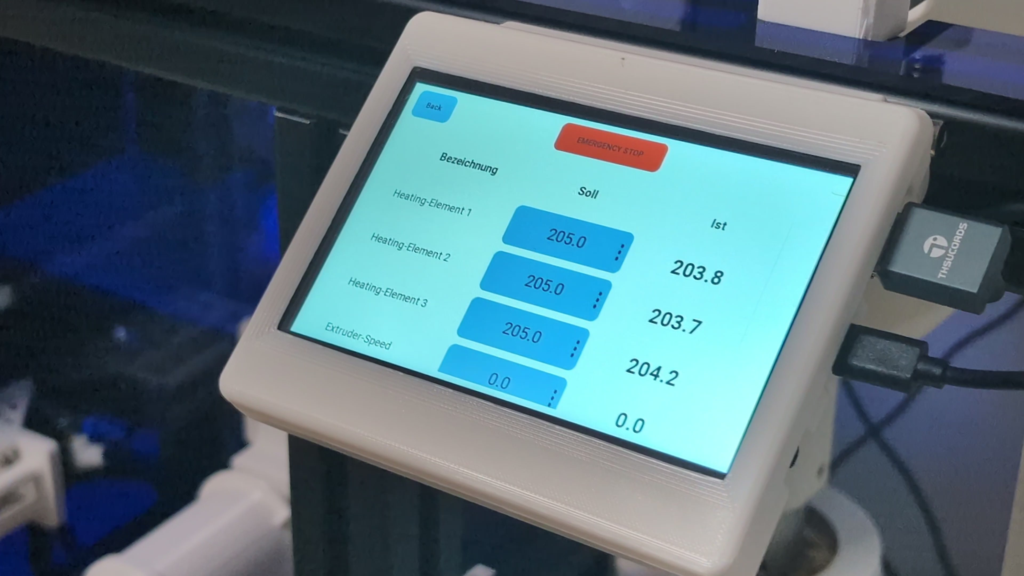

觸控螢幕上自訂編寫的使用者介面，展示了溫度區域與擠出機速度控制

專案展望與優化方向

儘管這台機器在功能上獲得了成功，但工程探索永無止境。如果要開發下一個版本，我們將重點聚焦於兩個主要領域以改善使用者體驗。首先，我們將重新設計少數幾個剩餘組件，以進一步減少摩擦並優化物料流動。其次，我們將引入更穩健的安全機制，以確保高溫和高扭矩環境下的操作安全。
