若在設計初期就納入產品可製造性考量，多數生產相關問題都能提前规避，這就是面向製造的設計（DfM） 的核心精神。
DfM 隸屬於面向 X 設計（DfX）方法體系，是一套完整的產品設計工程方法。要求從設計一開始就納入製造限制，藉此減少生產階段的失誤、成本與交貨週期。
DfM 不同於面向裝配的設計（DfA），後者主要聚焦產品組裝流程；業界也常將兩者合併，統稱為面向製造與裝配設計（DfMA）。
忽視 DfM 原則帶來的影響
未落實 DfM 往往會在生產後期引發嚴重瓶頸：
- 進度延誤：因製造驗證需變更設計，導致工期拉長。
- 產品品質異常：結構、工藝搭配不當，衍生各類瑕疵。
- 製造成本上升：零件設計不良造成材料浪費、反覆改圖、生產工時增加。
舉例：一組 ABS 塑膠件壁厚差異達 35%，冷卻速度不均，成品出現翹曲變形。若一開始遵循射出成型 DfM 規範，就能避免後續重新設計、額外開模的額外支出。
DfM 的核心價值
既然忽視 DfM 會產生諸多問題，落實這套設計方法又能帶來哪些優勢？
一、造型簡化
DfM 首要目標是簡化零件幾何外型。在滿足使用功能的前提下，採用最精簡的結構，提升零件適配對應工藝的能力，包含機加工、模塑、3D 列印等。
同時盡可能整合零件功能、減少零組件數量，一併簡化製造與裝配流程，整體壓低生產成本。前期設計流程雖略為繁瑣，卻能換來後續易於生產的成品。
二、優化裝配作業
裝配雖屬 DfA 或 DfMA 範疇，但作為製造環節的重要一環，同樣是 DfM 的關注重點。
透過設計讓零件不需專用工具就能順利組裝，減少複雜、依賴人工的步驟；同時導入防呆機構，從結構上限制組裝方式，杜絕裝配失誤。
舉例：塑膠產品採用卡扣結合，無需工具即可完成組裝，有效節省工時與人力成本。
三、標準化設計
採用標準化零組件、材料與工藝，可大幅降低生產成本、縮短工時，也方便後續維護保養。反觀客製化零件，不僅造價高，生產週期也更長。
- 標準尺寸：依照通用板厚、圓角半徑等規格設計，降低加工難度。
- 供應鏈優化：優先選用當地易取得的材料，縮短採購交期、節省物流費用。
四、合理訂定公差
DfM 講究在確保組裝順暢的前提下優化公差，工程師需避免過度嚴格的公差要求—— 精密度越高，製造成本會顯著上升。
執行時分兩步判斷：
- 明確產品功能與使用壽命所需的精度等級；
- 掌握各類製程可達到的精度極限。
即便 CNC 加工能實現超高精度，仍需依工程配合需求，選擇功能允許範圍內最寬鬆的公差。
舉例：金屬鈑件可採用火焰切割、電漿切割、雷射切割、水刀切割等工藝。若實際需求無需高精度，卻強制訂定嚴格公差，就只能選用造價更高的雷射切割，徒增成本；此時電漿切割即足以滿足使用需求。
五、持續改善
DfM 並非一次性審查作業，而是循環優化的過程。由製造工程師在內的跨部門團隊，定期覆核設計，提前排查品質與生產隱憂。
試產或正式投產後，會陸續累積現場實務數據，將這些資訊反饋至設計端、持續優化，才能不斷提升品質與產能。DfM 追求的是持續進步，而非做出「堪用」的產品。
從商業角度來看，這也契合「主動透過技術迭代更新自有產品」的理念，不將進步空間拱手讓給競爭對手。
面向製造的設計核心原則
DfM 主要圍繞三大關鍵環節展開：選用合適製程、規劃產品外型、挑選對應材料。
一、製程選擇
進入詳細設計階段前，團隊必須敲定製造工藝。這是在品質、產能、成本之間做綜合權衡，可用專案管理三角模型輔助判斷。
其中模具是前期主要成本來源，務必依預計產量挑選匹配的工藝。
工藝對比範例：CNC 加工 vs 鈑金加工
- CNC 加工：適用高精度、複雜立體結構零件，工藝彈性高；但大批量生產時，成本難以有效攤平。
- 鈑金加工：外殼、支架類零件的高性價比選擇。遵循鈑金折彎設計規範，可實現簡化設計、壓低成本，也能輕鬆從雷射切割擴產至自動衝壓產線。
二、設計規劃
分為初步設計與細部設計兩階段，前後緊密銜接：
- 初步設計：定義整體外型與核心功能，一開始就必須匹配預定製程，避免後續針對無法加工的特徵徒勞修改。
- 細部設計：確定工藝後，依對應 DfM 規則優化細節，在受限於工藝極限的同時，充分發揮工藝本身的優勢。
實例：CNC 加工 DfM 檢核重點
若選用 CNC 工藝，細部設計需遵守以下原則：
- 內圓角：內角半徑搭配標準立銑刀規格；
- 壁厚：避免過薄結構，防止加工產生震顫；
- 標準化孔徑：對齊市售標準鑽頭尺寸，減少非標刀具使用；
- 精度管控：非關鍵特徵不給予嚴格公差，縮短加工工時。
三、材料選用
材料是影響製造成本、成品品質、公差能力與生產週期的核心因素。選材除考量使用性能外，還必須評估可加工性，也就是材料在加工、成型、積層製造等受力狀態下的表現。
成本分析不能只看原料單價，還要納入材料取得難易度、刀具磨損、廢料處理等額外成本。
表格
| 屬性分類 | 關鍵考量點 | 對製造的影響 |
|---|---|---|
| 機械性質 | 強度、硬度、抗衝擊性 | 材質越硬，刀具磨損越快、加工工時越長；高抗衝擊性適用於高強度外殼 |
| 熱性質 | 導熱性、熱膨脹、耐熱性 | 熱膨脹係數高易造成塑膠射出翹曲；導熱性影響冷卻週期 |
| 可加工性 | 流動性、切削性、焊接性 | 直接決定生產節奏與不良率高低 |
| 電性質 | 導電性、介電係數 | 影響放電加工、絕緣結構的設計與製作 |
| 物理性質 | 密度、透光性 | 密度關聯用料重量與運輸成本；透光件需搭配高拋光模具 |
舉例：聚碳酸酯外殼
手機外殼常選用聚碳酸酯，綜合性能匹配需求：
- 抗衝擊性佳，能保護內部電子元件；
- 塑膠流動性良好，可成型複雜外型與薄壁結構。
最終實現加工週期短、不良率低的生產效果。

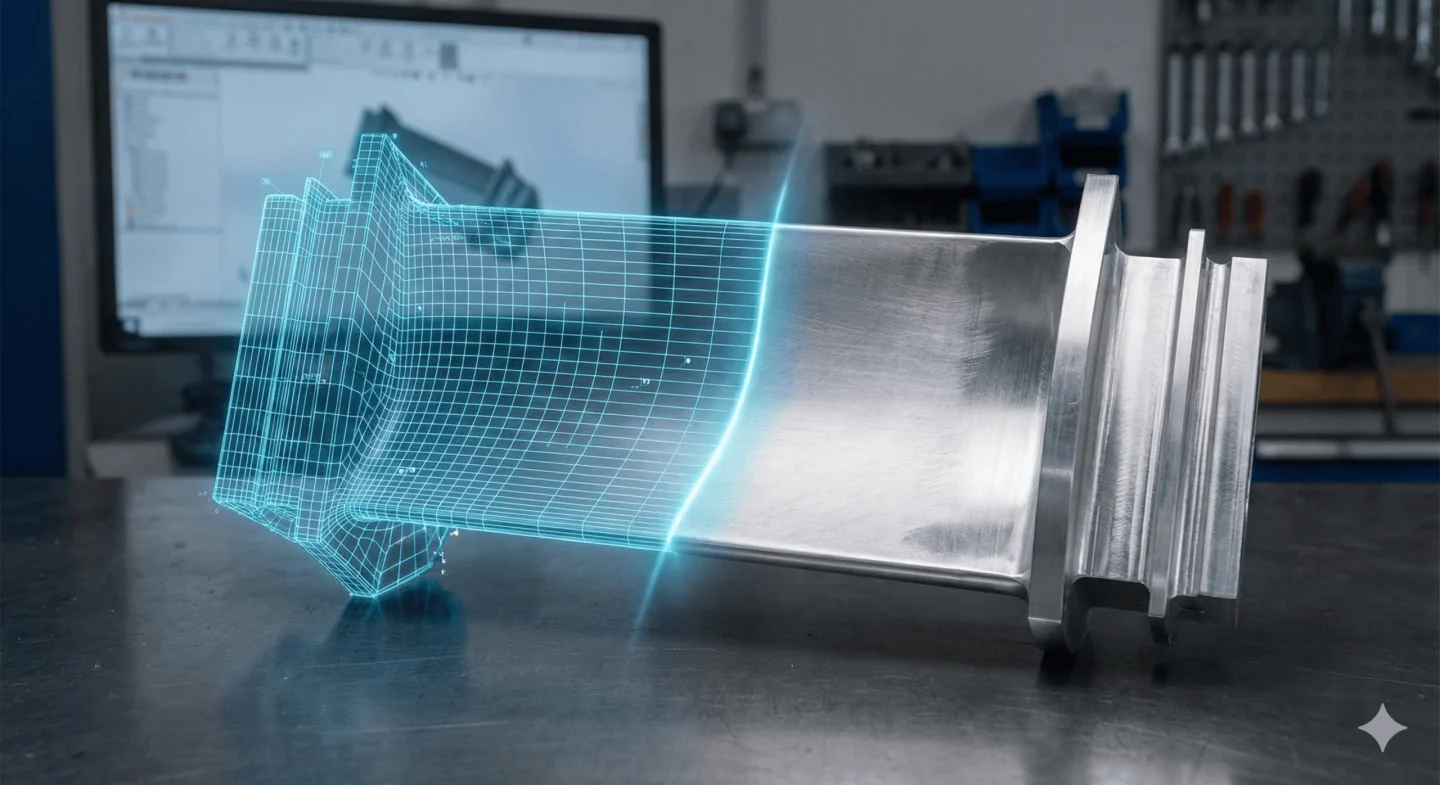

DfM 有效銜接數位設計與現場生產，確保渦輪葉輪這類複雜結構，也能在公差範圍內順利製作。
DfM 導入設計流程的方式
DfM 必須從產品開發初期就納入規劃。若僅在生產前才做最後檢查，極易引發高成本的設計變更。正確模式是建立持續測試、循環優化的機制，主要分兩大階段：
1. 初步 DfM（概念階段）
執行於概念發想與選材階段，在展開詳細 CAD 繪圖前，確保方案具備可執行性。
- 明確功能需求，收斂適用材料範圍；
- 提前篩選可行製程（如壓鑄、機加工二選一）；
- 結合工藝限制開發初步概念；
- 與製造工程師展開初審，排查重大可行性問題。
2. 詳細 DfM（定案後優化）
概念確定後，針對幾何外型、技術文件做精細優化。
- 外型優化：依測試數據調整壁厚、圓角、局部特徵；
- 公差驗證：確認公差合理、具備加工可行性；
- 原型驗證：透過實物原型，發現模擬無法預見的問題（震動、散熱異常等）；
- 文件定版：完成工程圖與技術規範簽核。
場景實例：鋁製小型泵體優化
- 初步 DfM：設計團隊一開始就邀請製造、採購人員參與，提前識別供應鏈風險與加工限制。
- 原型測試：首版原型出現兩大問題 —— 深孔需使用昂貴非標刀具、薄壁受力變形引發震動。
- 詳細 DfM 修正：縮減腔體深度以匹配標準刀具，增加壁厚提升結構剛性。
- 成果：新版原型運作穩定，刀具採購與加工成本明顯下降。
DfM 審核檢查表
產品全生命週期內，團隊可透過以下問題逐項驗證設計：
- 產品是否能使用標準零件與通用工藝生產？
- 公差是否過於嚴格？標準公差是否已滿足使用需求？
- 能否合併或刪除多餘零件，縮短裝配工時？
- 是否需要客製模具、治具？對應成本是否合理？
- 裝配流程是否簡單易執行？
- 綜合產量評估，整體製造流程是否具備成本優勢？
透過實體原型比對數位設計，可在大量投產前提前解決可製造性問題。
DfM 執行團隊與職責
DfM 屬跨部門協作工作，需打破設計與現場的溝通隔閡，並非單一團隊的任務。
DfM 職責對照
表格
| 角色 | 核心職責 | 主要協作對象 |
|---|---|---|
| 設計工程師 | 繪製基礎外型，配合各部門優化設計、控管成本 | 接收製造端提供的尺寸、公差建議 |
| 製造工程師 | 概念定案後，界定工藝、模具、設備極限 | 向設計、成本團隊提供工時與模具成本數據 |
| 採購人員 | 篩選合適供應商，確保原料品質與供貨穩定 | 與製造端確認指定材料可正常採購 |
| 品質人員 | 制訂品質標準，提前辨識潛在不良風險 | 會同設計、製造建立檢驗規範 |
| 成本估算人員 | 依設計方案核算製造成本，評估設計變更的財務影響 | 驗證優化方案是否真能降低單件成本 |
| 產品經理 | 確保可製造的設計仍符合客戶需求與企業目標 | 協調技術限制與市場需求之間的衝突 |
DfM 分析工具與方法
業界運用多類工具與手法輔助 DfM 分析，常見如下：
一、分析方法
- 失效模式與效應分析（FMEA）：系統辨識設計或製程的潛在故障風險並排序，降低各工序的生產隱憂。
- 有限元素分析（FEA）：透過數學模型模擬零件承受應力、震動、高溫、載重時的狀態，提前強化薄弱結構。
二、DfM 專用軟體
- CAD 內建 DfM 工具（如 DFMPro）：掛載於 CAD 軟體，即時標示深孔、小圓角等加工難點。
- CAM 與模擬軟體：模擬刀具路徑、零件擺放姿態，提前偵測撞刀、無法加工、熔膠流動異常等問題。
- AI 智能報價檢核：線上即時報價平台可作為快速 DfM 工具，上傳檔案後便能立即反饋薄壁、難加工特徵等問題。
三、模擬與快速原型
透過 CAD、CAM 進行工藝模擬，可在打樣前驗證刀具路徑、零件外型、選材、裝配邏輯，大幅減少問題。
3D 列印是主流快速原型方式，能縮短測試時程、提前排除品質隱憂。
DfM 結合永續設計
隨著環保意識提升，永續理念也逐步導入 DfM 設計中：
- 材料選用：優先挑選可再生、可生物分解、當地採購或可回收材料，在滿足性能的同時降低環境負荷。
- 廢棄物處理：設計階段一併考量產品與原料的報廢、回收方式，符合環保法規。
- 能源消耗：評估製造、報廢全流程的能耗，控制產品碳足跡與整體成本，做為工藝、材料選用的依據。
舉例：工業熱交換器利用廢熱水預熱鍋爐補給水，透過廠區管路設計導入熱能回收，大幅降低運轉能耗。
- 生命週期評估（LCA）：量化產品環境影響，在 DfM 階段模擬不同設計方案的碳足跡，例如調整外型減少用料、更換工藝降低廢氣排放。
影響 DfM 進度的因素與對策
DfM 沒有固定執行時長，會隨專案規模變動。掌握影響工期的關鍵點，可預留合理緩衝時間。
表格
| 影響因素 | 對進度影響 | 改善對策 |
|---|---|---|
| 產品複雜度 | 高，特徵越多，公差累積、風險分析工作量越大 | 導入模組化設計，拆分區塊分析 |
| 團隊經驗 | 中等，資歷不足易增加迭代次數 | 早期安排資深製造工程師參與 |
| 測試規範 | 高，實體原型測試往往耗費數天至數週 | 實測前先用模擬軟體驗證概念 |
| 法規驗證 | 高，醫療、航太類產品認證會增加大量文件作業 | 法規檢查納入初期 DfM 審核 |
| 供應鏈狀況 | 中等，特殊材料採購易延誤打樣 | 優先選用標準庫存材料展開設計 |
DfM 執行面臨的挑戰
DfM 理論清晰，但落地失敗多半來自組織與溝通問題，而非技術層面：
- 跨部門溝通：各部門需建立順暢的對話機制，否則易造成工期延誤。
- 參與時機：團隊介入時機至關重要，太晚參與易引發改圖與額外成本；過早參與則會造成意見雜亂、效率下降。 舉例：原型完成後才通知採購團隊，可能出現材料難尋、交期延長，最終被迫重新設計。
- 工藝與設備認知：設計者必須充分掌握現有設備、工藝的能力與極限，避免設計完成後才發現無法量產。
性能與可製造性的取捨
簡化設計雖利於生產，有時卻會犧牲部分產品性能，工程師需在兩者之間取得平衡。同時，材料、工藝、設計的選擇也會互相牽動成本。
材料取捨範例
- 低碳鋼：價格低、焊接與加工性佳，製造端最具優勢；但需額外做防鏽噴漆。
- 不鏽鋼：防鏽耐蝕、無需表面塗裝，使用壽命更長；但切削、焊接難度高，加工成本更高。
設計者需綜合評估：省去噴漆工序節省的費用，是否足以覆蓋不鏽鋼額外增加的加工成本。
落實 DfM 的整體效益
投入資源推動 DfM，可從經濟、品質、戰略多維度獲得回報：
一、經濟效益
- 降低整體成本：開模前提前識別高成本特徵（非標公差、複雜曲面），優化工序、壓低人工與製造費用。
- 減少浪費：提升良率，降低廢料產生，強化環保屬性。
二、產品品質保障
- 提升良率：簡化外型、優化組裝邏輯，減少製造瑕疵與後續故障。
- 符合法規規範：前期納入安全與行業法規要求，避免後續驗證失敗、強制改款。
三、市場競爭優勢
- 縮短上市時程：減少生產階段的設計變更，儘管前期設計工時增加，但從概念到出貨的整體週期大幅縮短。
- 激發創新：跨部門協作可碰撞出更多解決方案，強化市場競爭力。
專業觀念：十倍法則
產品開發各階段的缺陷修復成本，大約會逐級放大十倍。
CAD 階段修正一處外型問題若需花費 100 元，原型階段就要 1000 元，一旦完成開模，修復成本更是高達 10000 元。而 DfM 就是讓問題停留在成本最低的設計階段。
總結：建立製造導向的設計思維
落實 DfM 是壓低製造成本、確保專案準時交付的有效手段，它讓製造環節從被動執行，轉為主動約束設計的核心要素。
- 設計與製造團隊建立雙向回饋機制，減少試產問題；
- 以設計精簡、材料標準化、合理公差為三大執行重點；
- 善用模擬與快速原型，加速設計驗證。
如需驗證設計的可製造性，可將 CAD 檔案上傳至Xometry 擇幂科技，快速取得自動化 DfM 分析與建議。
