電腦化製造過程中採用多種 CAD 檔案格式。這些檔案格式中許多可互換用於數控加工、3D 列印和鈑金製造。然而，某些 CAD 檔案格式的某些特性使其僅推薦用於某些工藝。
本文將介紹這些類別；它們的差異、使用方式以及與製造工藝的相容性；以及各類別下的檔案格式。
用於數控加工的 CAD 格式
對於數控加工，三維模型直接從三維檔案轉換為機器碼。
3D 檔案格式的數量和 3D CAD 建模應用一樣多。這是因為大多數 CAD 應用程式都儲存檔案為專有檔案格式。CNC 加工中最常用的檔案格式有：
- SLDPRT（SOLIDWORKS）
- X_T |X_B（準固態）
- IPT（Autodesk Inventor）
- 3DXML |CATPART（達索系統）
- PTC（PTC）
- PRT（西門子）
- SAT（ACIS）
還有一些標準的非專有檔案格式。它們旨在便於分享，並且相容大多數流行的 CAD 軟體。其中最受歡迎的如下
邁步。這種 3D 檔案格式也稱為 STP，由國際標準組織（ISO）建立。它有 .STP 或.step 檔案副檔名，並被廣泛接受為標準檔案格式。
IGES。IGES 是一種由美國空軍建立的交換檔案格式。它被廣泛接受，並且幾乎相容所有 CAD 軟體。IGES 檔案具有 .IG 或.IGES 檔案副檔名。
STEP 和 IGES 檔案格式的受歡迎程度之高，CAD 應用程式允許你直接儲存這些格式的檔案。
用於鈑金的 CAD 格式
鈑金切割工藝使用數控設備進行。因此，該過程的檔案也以類似方式準備。適合鈑金切割的 CAD 檔案格式包括：
- DWG
- SAT
- DXF
- IGES
- 步進
- SLDPRT
- X_T |X_B
- IPT
- 3DXML | 貓爪
- PTC
- PRT
- SAT

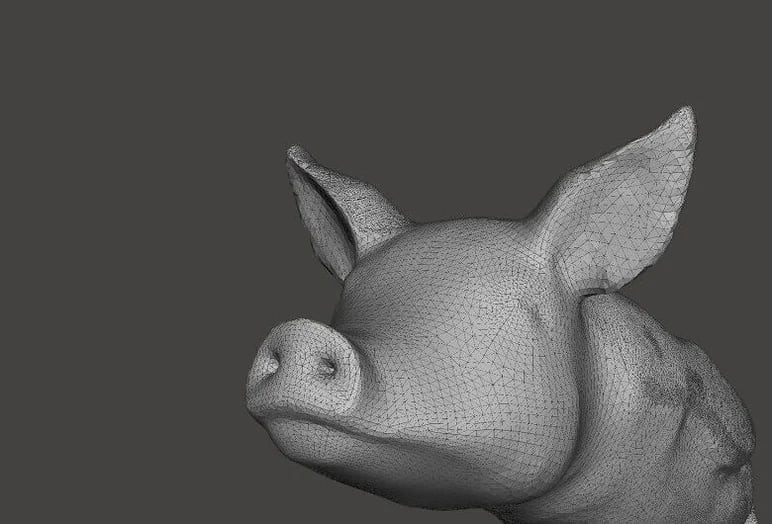

3D 列印檔案格式
模型必須先是 3D 列印檔案格式，才能準備進行 3D 列印。3D 列印檔案可以透過兩種方式取得：將現有 3D 模型轉換為 3D 檔案格式，或建立模型並直接儲存為 3D 列印檔案格式。最受歡迎的 3D 列印檔案格式有：
- 聖路易斯
- OBJ
- AMF
- 3MF
需要注意的是，3D 列印檔案格式的模型無法產生 CNC 機碼。因此，此類模型無法用於數控加工或切削工藝。它們專門用於 3D 列印。
不過，你也可以上傳 3D 模型用於 3D 列印，格式如下。它們之後需要轉換。
- SLDPRT
- X_T |X_B
- IPT
- 3DXML | 貓爪
- PTC
- PRT
- SAT
結論
3D 檔案可用於數控加工、鈑金製造和 3D 列印。然而，對於 3D 列印，這些檔案必須先轉換為 3D 列印檔案格式。
而 3D 列印檔案格式則專門用於 3D 列印工藝。
Xometry 的即時引用平台支援以下檔案格式：STEP、STP、SLDPRT、X_T、X_B、IPT、3DXML、CATPART、PTC、PRT、SAT 和 STL。
